性能 | 位置重復精度 | mm | ±0.01 | ||||
螺桿導程 | mm | 5 | 10 | 20 | 40 | ||
最高速度 | mm/s | 250 | 500 | 1000 | 2000 | ||
最大參考負重 | 水平使用 | kg | 20 | 110 | 75 | 22 | |
垂直使用 | kg | 40 | 30 | 14 | 7 | ||
定格推力 | N | 1388 | 694 | 347 | 174 | ||
標準行程 | mm | 50-1050mm/50間隔 | |||||
部品 | AC伺服馬達容量 | W | 400 | ||||
滾珠螺桿外徑 | mm | C7φ20 | |||||
高剛生直線滑軌 | mm | W20*H15 | |||||
聯軸器 | mm | 12*14 | |||||
| 容許負載力距表 | |||||||||||||||
|
|
| |||||||||||||

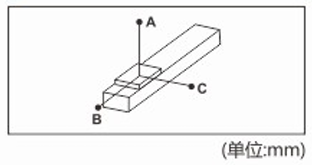

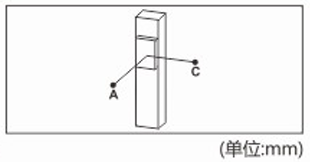

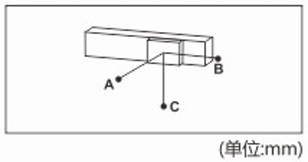

| 水平安裝 | A | B | C | 壁掛安裝 | A | B | C | 垂直安裝 | A | C | |||||
| 導程5 Lead | 70kg | 3235 | 755 | 408 | 導程5 Lead | 75kg | 377 | 322 | 2988 | 導程5 Lead | 20kg | 1368 | 1368 | ||
| 90kg | 2482 | 263 | 306 | 95kg | 288 | 246 | 2333 | 30kg | 911 | 911 | |||||
| 120kg | 1850 | 187 | 217 | 120kg | 218 | 187 | 1850 | 40kg | 683 | 683 | |||||
| 導程10 Lead | 65kg | 1911 | 338 | 373 | 導程10 Lead | 60kg | 408 | 368 | 2092 | 導程10 Lead | 15kg | 1618 | 1618 | ||
| 85kg | 1445 | 248 | 276 | 80kg | 296 | 266 | 1554 | 25kg | 970 | 970 | |||||
| 110kg | 1102 | 182 | 202 | 110kg | 202 | 182 | 1102 | 30kg | 808 | 808 | |||||
| 導程20 Lead | 35kg | 1666 | 547 | 538 | 導程20 Lead | 30kg | 633 | 644 | 1961 | 導程20 Lead | 10kg | 1922 | 1922 | ||
| 55kg | 1030 | 331 | 328 | 50kg | 365 | 369 | 1143 | 14kg | 1377 | 1377 | |||||
| 55kg | 733 | 231 | 230 | 75kg | 230 | 231 | 733 | - | - | - | |||||
| 導程40 Lead | 15kg | 1126 | 740 | 230 | 導程40 Lead | 12kg | 729 | 936 | 1417 | 導程40 Lead | 4kg | 2377 | 2377 | ||
| 22kg | 755 | 491 | 384 | 22kg | 729 | 491 | 755 | 7kg | 1356 | 1356 | |||||
| - | - | - | - | - | - | - | - | - | - | - | |||||

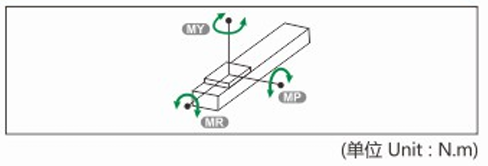

| 靜態容許負載慣量 | |
| |
| MY | 1032 |
| MP | 1034 |
| MR | 908 |
力距表所表示的數據，代表重心。
The torque value in the chart indicate the center of gravity.
符合型錄規范的正常使用下，保證壽命為5000公里。
Operation life is 5,000km when the product is using under thespecified conditions.
倒吊使用無法套用標準規范，如有需求請洽詢我司業務。
Data information is not for ceiling-mount inverse use.Contact us for the details if you want to appiy ceiling-mountinverseusage.

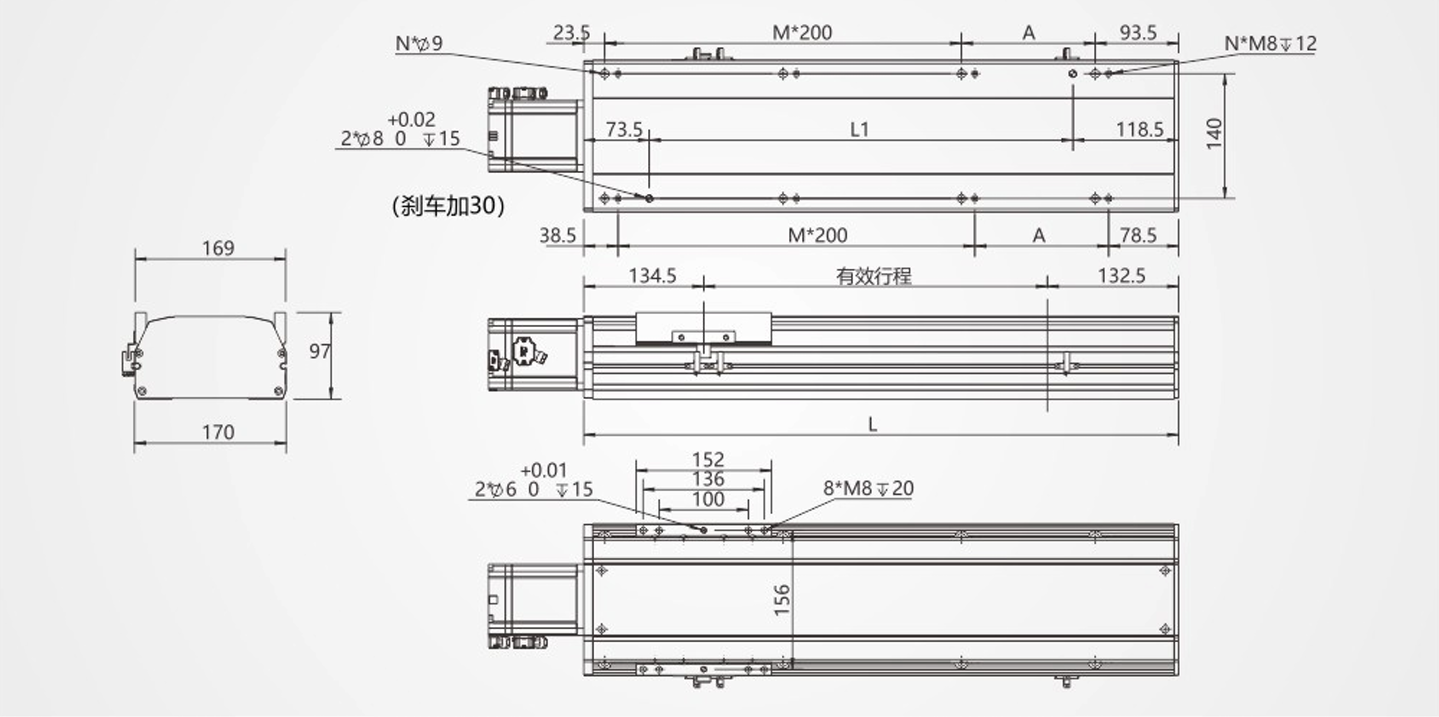

| 有效行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 |
| L | 317 | 367 | 417 | 467 | 517 | 567 | 617 | 667 | 717 | 767 | 817 | 867 | 917 | 967 | 1017 | 1067 | 1117 | 1167 | 1217 | 1267 | 1317 | 1367 | 1417 | 1467 | 1517 |
| A | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 |
| M | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| N | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 |
kg | 9.61 | 10.2 | 10.79 | 11.57 | 12.34 | 13.11 | 13.88 | 14.65 | 15.42 | 16.19 | 16.96 | 17.73 | 18.5 | 19.28 | 20.05 | 20.82 | 21.59 | 22.36 | 23.13 | 23.9 | 24.67 | 25.44 | 26.21 | 26.98 | 27.75 |
